Der große Vorteil besteht darin, dass die IR1electronic als Universalsteuerung verwendbar ist, d.h. Sie können sowohl Wärmekabinen konventionell über die Raumtemperatur steuern, aber ebenso in Flächenheizkabinen die Temperatur der Fläche regeln.
|
|
Die Steuerung IR1electronic wurde speziell als preiswerte, aber dennoch präzise arbeitende Regelung für Infrarot-Wärmekabinen entwickelt.
Der große Vorteil besteht darin, dass die IR1electronic als Universalsteuerung verwendbar ist, d.h. Sie können sowohl Wärmekabinen konventionell über die Raumtemperatur steuern, aber ebenso in Flächenheizkabinen die Temperatur der Fläche regeln. |
|
Diese beiden Schalter sind – rechts – der Hauptschalter, mit dem die Steuerung ein- und ausgeschaltet wird, und – links – der Schalter mit dem Sie das Licht in der Kabine ein- bzw. ausschalten können, wenn Sie ein solches an die Steuerung angeschlossen haben. |
|
Auch dieses Bedienungselement birgt keine Geheimnisse:
Hier wählen Sie die gewünschte Innentemperatur der Kabine, bzw. die gewünschte Oberflächentemperatur der Infrarot-Heizfläche vor.
Dieser Wert ist auch während der Nutzung jederzeit veränderlich. |
|

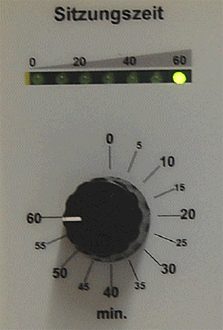

Hier sehen Sie jetzt 2 Elemente: Ein aktives, welches Sie bedienen
müssen um die Sitzungszeit (Heizdauer) vorzuwählen, ein passives
welches Sie über die noch verbleibende Sitzungszeit informiert.
Letzteres ist kein Präzisionsinstrument, dient aber dazu, dass Sie sich auf das Ende Ihrer Infrarotnutzung mental einstellen können. Eine grüne Leuchtdiode entspricht einem Zeitraum von 10 Minuten. Bei Zeitablauf wird die LED-Anzeige also von rechts nach links wandern, bis Sie zum Beginn der letzten 10 Minuten die letzte Diode erreicht. So lange diese permanent leuchtet ist die Regelung in Betrieb. |
|
Dann beginnt der Regelzyklus. |
|
Der Thermofühler ist als Anschraub- oder Anklebefühler ausgeführt.
In einer konventionellen Wärmekabine mit Raumluftregelung empfiehlt es sich, den Fühler mit 2 Schrauben an der Holzwand zu befestigen. In einer Schwitzkabine mit Flächenheizungen muss die Flächentemperatur geregelt werden. Ein Anschrauben scheidet daher aus. Hier bietet sich an, den Fühler auf die Fläche aufzukleben oder mit einer Holzleiste gegen die Fläche zu pressen, sodass die Rückseite des Fühlergehäuses flächig aufliegt. |
|
Der Fühler besitzt eine 3 m lange Anschlussleitung, die zur besseren Montage mit einer Steckverbindung in ein 1 m und ein 2 m Stück geteilt ist. |
|
Frontabmessungen:
Einbautiefe: Einbauausschnitt: Anschlussspannung: Imax.: Schaltleistung Heizung: Farblichtausgang: Lichtausgang: Sitzungszeitvorwahl: Temperaturvorwahl: |
Breite x Höhe = 170 x 140 mm
55 mm Breite x Höhe = 125 x 100 mm 230 V, 50-60 Hz 16 A max. 16 A, 3600 Watt max. 0,5 A, 100 Watt max. 0,5 A, 100 Watt 0 – 60 Minuten 0 – 80°C |
|
Die Steuerung IR1Qelectronic ist eine präzise arbeitende Regelung für Infrarot-Wärmekabinen mit Infrarot Vollspektrum Strahlern.
Da Vollspektrum Strahler Lampen sind, ist eine tatsächliche Regelung der Heizstäbe ohne völlige Verfälschung des abgestrahlten Infrarotspektrums nur mit sehr hohem technischen und finanziellen Aufwand möglich. |
Der elektronischen Steuereinheit... |
...und dem Dachlüfter |
|
Die Ansicht auf die Anschlussklemmen (unten) von der Rückseite.
Oben sehen Sie links das Anschlusskabel zum Netzteil des Lüfters. Rechts das mit einer Steckverbindung teilbare Anschlusskabel zum Thermofühler, sowie den Thermofühler selbst. |
|
Frontabmessungen:
Einbautiefe: Einbauausschnitt: Befestigung: Einbauausschnitt für den Dachlüfter: Befestigung des Dachlüfters: Anschlussspannung: Imax.: Schaltleistung Heizung: Farblichtausgang: Lichtausgang: Sitzungszeitvorwahl: Temperaturvorwahl: |
Höhe x Breite = 170 x 140 mm
50 mm Breite x Höhe = 100 x 125 mm 4 Schraubenlöcher an den Ecken der Frontplatte 210 x 110 mm 6 Schraubenlöcher im Rahmen zur Befestigung an der Decke vom Kabineninneren 230 V, 50-60 Hz 16 A max. 16 A, 3600 Watt max. 0,5 A, 100 Watt max. 0,5 A, 100 Watt 0 – 60 Minuten 0 – 80°C |
|
Die Steuerung IRDUOdigital ist eine moderne Universalsteuerung mit digitalen Anzeigen und Folientastatur.
Diese Steuerung kann zur Steuerung aller Infrarotsysteme verwendet werden die in Infrarot-Wärmekabinen gebräuchlich sind.
• Bei Keramik- und Magnesiumoxyd-Strahlern zur Regelung der Innentemperatur • Bei Flächenstrahlern zur Regelung der Oberflächentemperatur • Bei Vollspektrum Strahlern zur Ansteuerung des Regelungslüfters |
|
Zur Verwendung in Vitae–Kabinen muss zusätzlich der von der IRQelectronic bekannte Regelungslüfter mitbestellt und eingesetzt werden.
In Kombination sorgen IRDUOdigital & Regelungslüfter für ein perfektes Regelungsergebnis! |
|
Anschlussspannung:
Anschlussleistung max.: Zeiteinstellung: Temperatureinstellung/Regelbereich: Schalthysterese: Kabelquerschnitte: Frontplattenmaß: Fühlerüberwachung: Fehleranzeige: Programmende: Einbaugehäuse HxBxT: Einbauausschnitt HxBxT: |
230V AC, 50/60 Hz
3.600 W, 16 A 1 – 99 Minuten 30 – 70°C, Toleranz 2% > 2°C Netzzuleitung 3 x 1,5mm² Heizungsanschluss 3 x 1,5mm² Licht 3 x 1mm² Farblicht 3 x 1mm² 170 x 140 mm automatische Abschaltung bei Fühlerbruch oder Kurzschluss optisch im Display akustisches Signal 102 x 152 x 48 mm 115 x 145 x 50 mm |
